מדריך מקיף לביצוע בדיקת קונסטרוקציה להבטחת חוזק ובטיחות המבנה

מה זו בדיקת קונסטרוקציה, ולמה לא כל מהנדס מורשה לבצע אותה?

בדיקת קונסטרוקציה היא בחינה הנדסית של שלד המבנה – של אלמנטים נושאים כמו עמודי בטון, קורות, תקרות וקירות נושאים. מטרתה לוודא שהמבנה מסוגל לשאת את העומסים שהוא נושא היום, ושיוכל לשאת אותם גם מחר, גם בעוד עשור, וגם כשמגיעה רעידת אדמה.

חשוב להבין נקודה אחת בסיסית. רק מהנדס קונסטרוקציה הרשום בפנקס המהנדסים והאדריכלים רשאי לחתום על חוות דעת קונסטרוקטיבית. זה לא דבר שבעל מקצוע, קבלן או "יועץ" יכול לעשות. מדובר בחוק המהנדסים והאדריכלים, וזה לא קישוט בירוקרטי. הרישום בפנקס הוא תנאי לעיסוק במקצוע, ואפשר לוודא את הרישום במאגר רישום המהנדסים והאדריכלים של משרד העבודה.

אנחנו ביוסי לוי, עם מעל 34 שנות ניסיון בשטח, מלווים את התהליך מתחילתו ועד סופו, אבל את חוות הדעת ההנדסית עצמה חותם מהנדס קונסטרוקציה מוסמך. ככה זה עובד נכון.

סובלים מסדקים שמתפשטים בקירות? עצרו רגע לפני שאתם מטייחים

הטעות הכי נפוצה שאנחנו רואים בשטח היא אנשים שמטייחים סדק במקום לבדוק אותו. הסדק חוזר אחרי חצי שנה, מתרחב, ופתאום מגלים שהבעיה לא בטיח אלא בעמוד הבטון מאחוריו.

יש הבדל מהותי בין סדק נימי ושטחי שמופיע מהתכווצות טיח או צבע, לבין סדק שמעיד על כשל בשלד. סדק אלכסוני רחב שיוצא מפינות פתחים, סדק שעובר דרך עמוד או קורה, סדק שמתרחב לאורך זמן, או סדק שמתלווה אליו שקיעה של מרצפות, הם סימנים שמחייבים ביקורת קונסטרוקטיבית דחופה.

הזמינו אותנו לדירה בחולון. בני הזוג קנו דירה יד שנייה לפני שנה, ראו "סדק קטן" מעל החלון בסלון, וטייחו אותו פעמיים. בבדיקה גילינו שהסדק נובע מקורוזיה בברזל זיון בקורה מעל החלון. רטיבות שחדרה לאורך שנים אכלה את הברזל מבפנים. עלות התיקון עמדה על 48,000 שקל. אילו היו מבצעים בדיקת חוזק מבנה לפני הרכישה, היו יודעים על זה ומתמחרים בהתאם.

דלתות שלא נסגרות חלק, חלונות שנתקעים, ריצוף שקרס במקום אחת בסלון. כל אלה לא "מחלות ילדות" של דירה ישנה. אלה סימנים שהמבנה זז. וכשבית זז, צריך לדעת למה. הכתבה ב-ynet על סדקים בקירות לאחר בנייה חדשה מדגישה את אותה נקודה. כשיש סימני רטיבות מתמשכת או סדק עמוק, חובה לקרוא למהנדס.

בדיקת עמידות סייסמית: למה זה לא מותרות במבנים מלפני 1980

תקן ת"י 413, התקן הישראלי לעמידות מבנים בפני רעידות אדמה, נכנס לתוקף מלא רק בשנות ה-80. כל מבנה שנבנה לפני התאריך הזה לא נדרש לעמוד בתקן הזה בזמן הבנייה, ויש בארץ הרבה מאוד מבנים כאלה.

בית קומות בן 50 שנה בחיפה, או בית פרטי בן 45 שנה בנתניה, עשויים להיות מבנים שהשלד שלהם לא תוכנן לעמוד ברעידת אדמה משמעותית. דוח מבקר המדינה בנושא מוכנות לרעידות אדמה מצביע במפורש על הצורך בהערכת עמידות של מבנים קיימים מול ת"י 413.

אנחנו ממליצים על הערכת עמידות סייסמית בשלושה מצבים. כאשר רוכשים מבנה שנבנה לפני 1980, כאשר מבצעים תוספת בנייה משמעותית למבנה ישן, וכאשר רואים סימני זוחל קונסטרוקטיביים בבית קיים. ההערכה היא לא בדיקה ויזואלית בלבד. היא בדיקה הנדסית של החישובים המקוריים מול התקן העדכני.

איך באמת נראית בדיקת קונסטרוקציה בשטח?

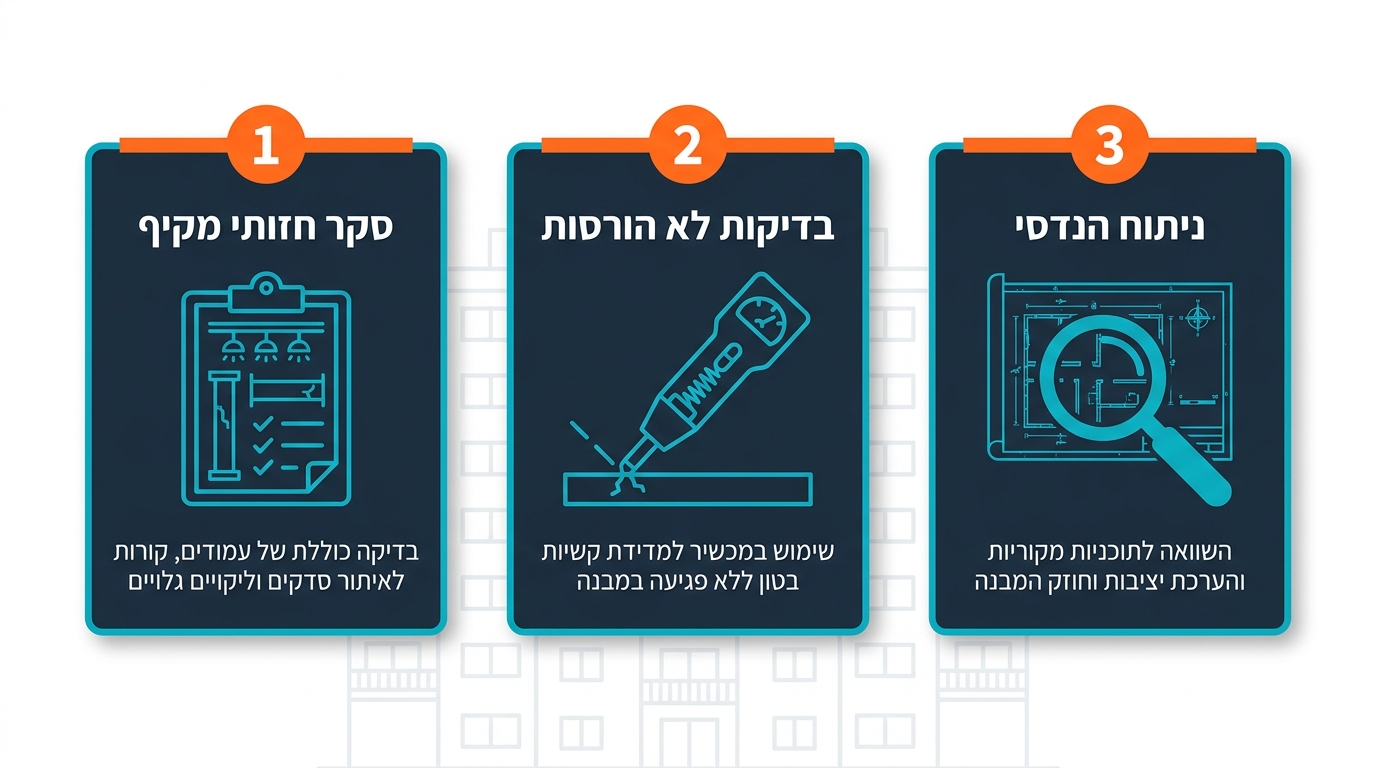

אנשים חושבים שמהנדס בא, מסתכל על קיר, ונותן חוות דעת. זה לא ככה. בדיקה רצינית כוללת שלושה שלבים, וכל אחד מהם דורש זמן, ציוד וניסיון.

שלב ראשון: סקירה ויזואלית מקיפה

עוברים על כל העמודים, הקורות, התקרות, חיבורי הקירות הנושאים, ומתעדים כל סימן חריג. זה לא "מבט מהיר". זה תיעוד שיטתי שלוקח שעות.

שלב שני: בדיקות לא הורסות

כאן נכנס לתמונה "פטיש שמידט", כלי שמודד את קשיות הבטון בלי לפגוע בו. הרשות הלאומית להסמכת מעבדות מפרטת את השימוש בכלי זה כאחת משיטות הבדיקה המהירות המקובלות. בנוסף לכך, אנחנו עובדים עם מצלמה תרמית שמזהה אזורי רטיבות נסתרת ושינויי טמפרטורה שמעידים על חלל פנימי.

שלב שלישי: ניתוח הנדסי

מהנדס הקונסטרוקציה לוקח את כל הנתונים, משווה אותם לתכניות המקוריות אם הן קיימות, ומכריע. ראינו מקרים שבהם פטיש שמידט הראה ערכים תקינים, אבל הניסיון בשטח אמר שמשהו לא בסדר. קדיחת ליבת בטון גילתה חלל פנימי שלא נראה מבחוץ כלל. הניסיון הוא מה שמכריע בין בדיקה שמזהה את הבעיה לבדיקה שמפספסת אותה.

רוצים לשבור קיר ולפתוח את הסלון? אל תדלגו על הבדיקה

אחת הסיבות הנפוצות שאנחנו מקבלים פנייה לבדיקת קונסטרוקציה היא שיפוץ. בני זוג רוצים לפתוח את המטבח לסלון, להוסיף ממ"ד, או להרים מרפסת שמש. הקבלן מגיע, מסתכל, ואומר "זה רק בלוקים, לא קיר נושא, אפשר לשבור". ואז שוברים, ושבועיים אחרי השיפוץ נופלת פיסת תקרה.

קיר שנראה "רק בלוקים" יכול להיות קיר נושא מסווה. רק בדיקה של מהנדס קונסטרוקציה, בהשוואה לתכניות הקונסטרוקציה המקוריות של המבנה, יכולה להכריע. בלי אישור קונסטרוקטור בכתב, אסור לשבור.

כל תוספת בנייה משמעותית כגון ממ"ד, מרפסת שמש, תוספת קומה במסגרת תמ"א 38, מחייבת הגשת חישובים סטטיים לרשות המקומית כחלק מהליך הרישוי. עיריית תל אביב מפרטת את חובת הגשת החישובים הסטטיים כתנאי לקבלת היתר. קבלן השיפוצים שאומר לכם "אני יודע מה אני עושה" אינו מהנדס ואינו חתום על הבית שלכם. אם משהו ייפול, האחריות עליכם.

מה כוללת חוות דעת קונסטרוקטיבית רצינית, ולמה זה חשוב משפטית?

חוות דעת הנדסית מקצועית בנושא קונסטרוקציה היא לא דף A4 עם חתימה. היא מסמך מפורט, ובדרך כלל היא הקלף המנצח שלכם בכל הליך משפטי, מול קבלן, מול שכן, או מול עירייה שהוציאה צו מבנה מסוכן.

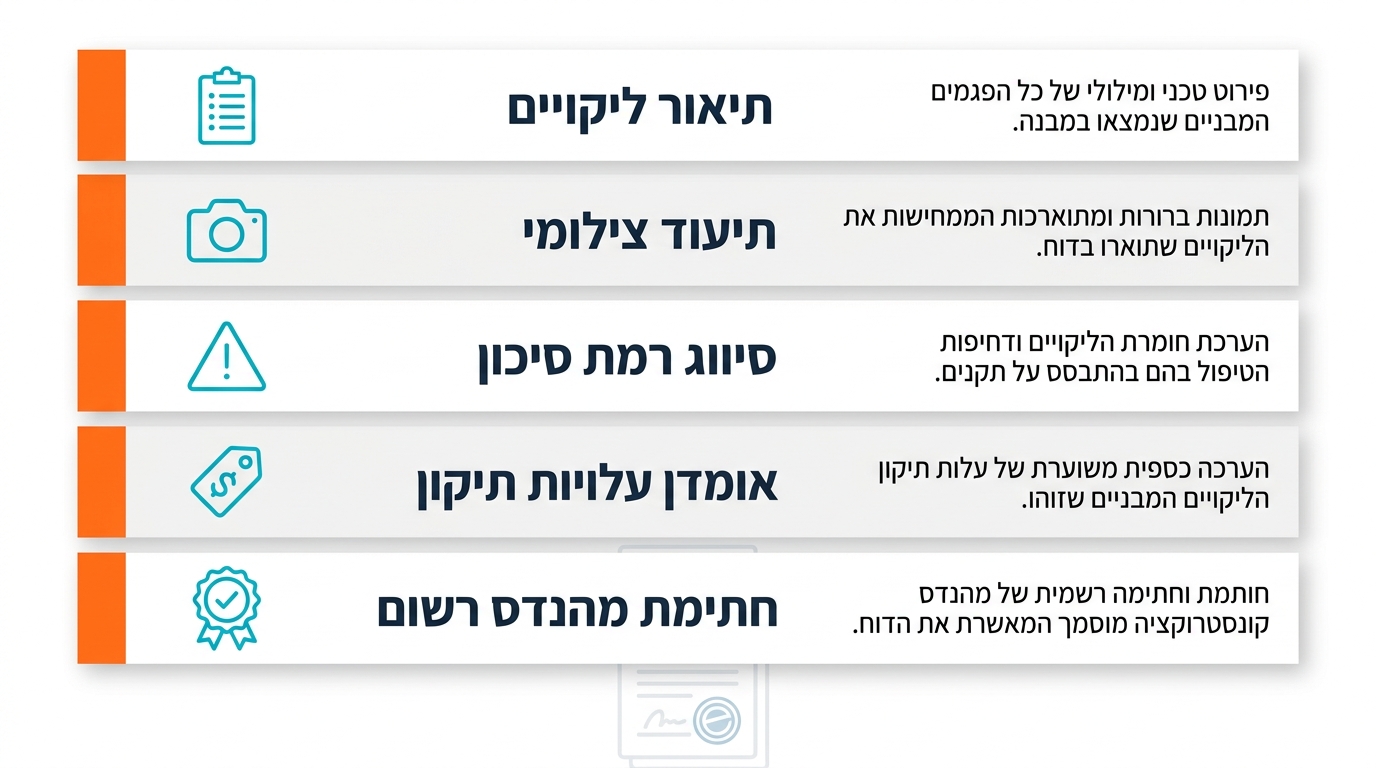

חוות הדעת כוללת תיאור מפורט של כל ליקוי, תיעוד צילומי שמראה את הליקוי בהקשרו, סיווג של הליקוי לפי רמת סיכון, ניתוח של גורמי הליקוי, והמלצות מפורטות לתיקון עם אומדן עלויות. בלי כל אלה, החוות דעת לא תחזיק מים בבית משפט.

ייצגנו לקוח בהליך מול קבלן בנתניה. הלקוח קיבל דירה עם שקיעה ברצפת הסלון, הקבלן טען שזה "תוך טווח הסטייה המותר". חוות הדעת הקונסטרוקטיבית שהוצאנו הראתה שהשקיעה היא תוצאה של מילוי לקוי תחת הריצוף. אותה חוות דעת אפשרה ללקוח לקבל פיצוי של 67,000 שקל. בלי המסמך המפורט, הוא לא היה רואה שקל.

צו מבנה מסוכן: מה עושים אם זה נחת על דלת הבית?

צו מבנה מסוכן הוא אחד הדברים המורכבים שיכולים לנחות על בעל נכס. הרשות המקומית מודיעה שהמבנה שלכם מסכן את הציבור, ודורשת תיקון תוך פרק זמן קצוב, או הריסה. ההתמודדות עם הצו דורשת חוות דעת קונסטרוקטיבית עצמאית.

עיריית תל אביב מסבירה בעמוד מבנים מסוכנים שבדיקת היציבות חייבת להיערך באמצעות מהנדס לפי חוק המהנדסים והאדריכלים, ובעל הנכס נדרש לפעול בהתאם לממצאי הבדיקה.

אם קיבלתם צו, אל תיכנעו לקבלן הראשון שדופק בדלת ומציע לתקן בעשרות אלפי שקלים. הזמינו חוות דעת עצמאית. לפעמים הצו מוצדק לחלוטין. לפעמים הוא מבוסס על בדיקה שטחית של מהנדס הרשות, ואפשר להציג חוות דעת נגדית שמראה שהמצב פחות חמור ממה שהוצג.

בדיקת קונסטרוקציה לפני רכישת נכס: ה"מציאה" שעלולה לעלות לכם ביוקר

מי שקונה דירה יד שנייה, ובמיוחד דירה במחיר שנראה כמו מציאה, חייב להבין שלפעמים ההנחה במחיר היא לא מתנה. היא פיצוי על בעיה קונסטרוקטיבית שהמוכר יודע עליה ואתם לא.

במהלך בדיקת דירה לפני קנייה אנחנו מאתרים סדקים שמעידים על תזוזת יסודות, סימני קורוזיה בברזל זיון בחניונים, שקיעות מרצפת שמעידות על מילוי לקוי, ובעיות בעמודים נושאים שעבר בהם שיפוץ לא מאושר.

בדקנו דירה ברמת גן שמחירה היה נמוך ב-380,000 שקל מהמחיר באזור. הזוג שעמד לקנות חשב שעשה עסקת חיים. בבדיקה גילינו שבמבנה כולו יש בעיית יסודות, ושהוועד עומד לפני החלטה על שיפוץ קונסטרוקטיבי שעלותו לדירה תהיה 220,000 שקל. ההנחה במחיר הייתה בדיוק הסיבה. הזוג ויתר על העסקה. זה מה שאנחנו קוראים "מציאה" עם מרכאות.

מתי בודקים? לוח זמנים מעשי לבעל נכס

שאלה שחוזרת אלינו היא "כל כמה זמן בודקים קונסטרוקציה?". התשובה תלויה בסוג המבנה ובמצבו, לא בלוח זמנים קבוע.

הטבלה היא נקודת ייחוס, לא חוק. כל מבנה הוא מקרה בפני עצמו. אם משהו מטריד אתכם בבית, אל תחכו לתאריך בטבלה.

למה הניסיון בשטח חשוב לא פחות מהתואר?

תואר במהנדס בנייה ורישום בפנקס הם המינימום ההכרחי. הם לא מספיקים. ההבדל בין בדיקה שמזהה את הבעיה לבדיקה שמפספסת אותה הוא לרוב הניסיון של מי שעומד בשטח.

אנחנו ביוסי לוי עובדים עם מהנדסי קונסטרוקציה שרואים בכל שבוע עשרות מבנים ויודעים לזהות דפוסים שלא מופיעים בספרי לימוד. הם יודעים שסוג מסוים של סדק במבנה מסוים מהשנים ה-70 מעיד כמעט תמיד על קורוזיה בברזל זיון בקורות עליות. הם יודעים שריצוף קרמיקה שמרים בפינה מעיד על תזוזת רצפה מתחתיו, ולא על התקנה לקויה.

הידע הזה נצבר במהלך 34 שנים של עבודה בשטח, ועובר לכל מי שעובד עם יוסי. זה לא משהו שמקבלים עם הדיפלומה.

בטיחות לפני הכל

הבית שלכם הוא המקום שאתם ישנים בו, מגדלים בו ילדים, ובונים בו את החיים שלכם. שלד המבנה הוא הדבר היחיד שעומד בין הקירוי לבין הקרקע. כשמשהו לא בסדר בשלד, זה לא דבר שמטייחים ומקווים שייעלם.

בדיקת קונסטרוקציה היא חלק מהאחריות שלכם כבעלי נכס. ובכל מצב של ספק, סדק שמופיע, דלת שמתחילה להתקשות להיסגר, רצפה ששוקעת, הפנייה הנכונה היא למהנדס קונסטרוקציה מוסמך, לא לבן הדוד שעובד בבניין.
